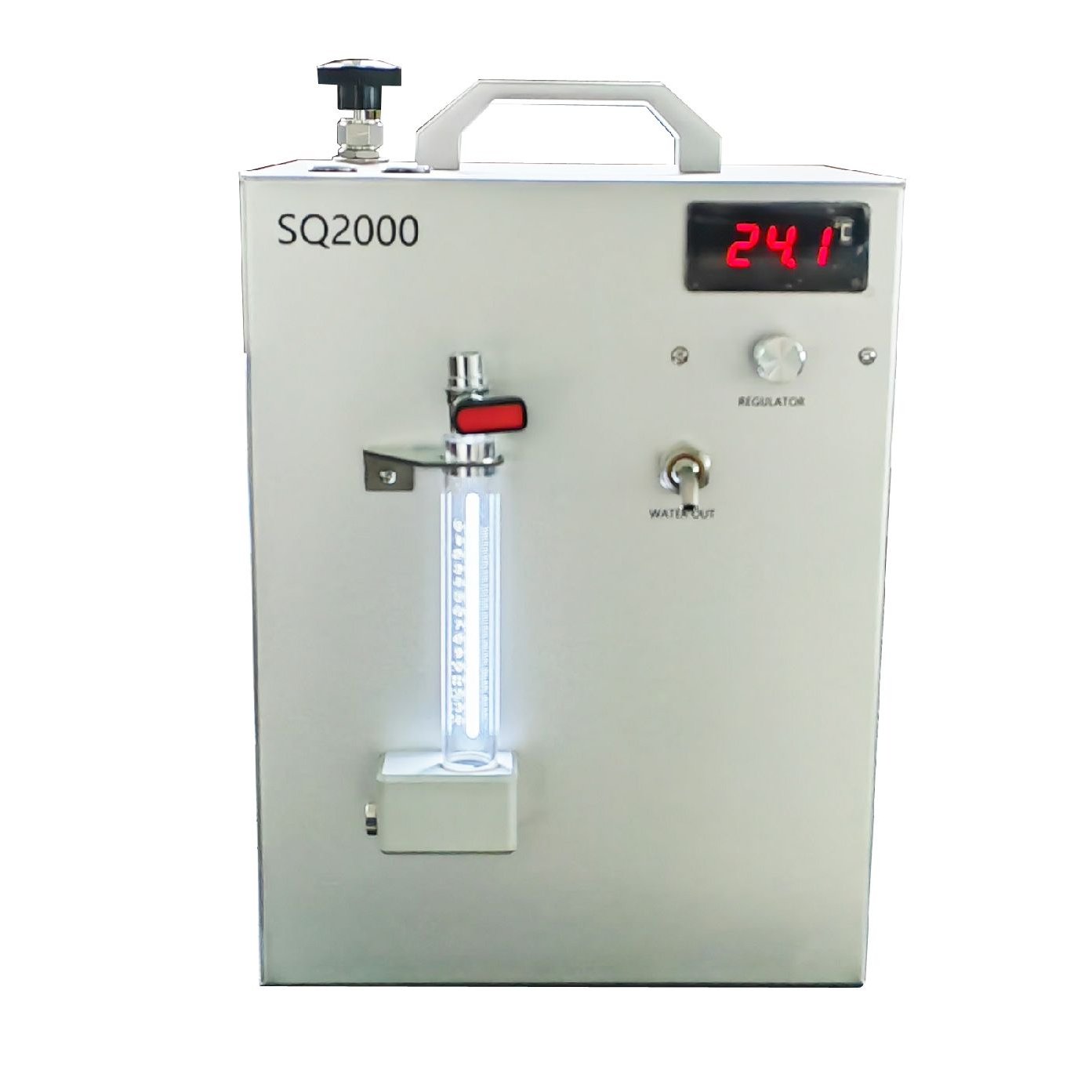

自动纯蒸汽品质检测仪PSR-SQ2000

工作原理

配置

1.将风冷冷凝器放置在水平面上，并在冷凝水出口的下方为量筒留出空间。确保设备后方有足够的空间，以确保空气自由流通。

2.关闭蒸汽供应，并在检查没有残余压力后，将蒸汽供应软管连接到不凝气体的排出点（图1）。注意，因为蒸汽管可能很热，并且可能存在残余蒸汽。将蒸汽软管的另一端连接到冷凝装置的蒸汽接口上，重新打开蒸汽供应。

【警告：蒸汽管道会很热】

执行测试

1.在开始测试之前，请确保蒸汽阀门已关闭。

2.打开设备上面的电源开关。设备将执行一个简短的初始化程序，前面板条将亮起。

3.慢慢打开蒸汽阀，打开风扇开关至*大，冷凝水将开始从刻度管中上升。调整蒸汽阀，以达到所需的冷凝水流量。通过调节阀门大小来控制出液温度，微调风扇让温度保持在60-80℃。

4.温度显示温度稳定后，开始测试。

5.选择一个多孔的负载/设备循环并开始运行，连接灭菌室或连接疏水阀。

6.当首次打开蒸汽供应时，请确保量筒是空的。

7.等待气体刻度管液位上升到0时关闭阀门，开始收集气体，同时出液口放置好量筒收集冷凝水。

8.被取样的蒸汽中存在的任何不凝性气体都会上升到气体刻度管的顶部。冷凝水和气体产生的水形成的溢流会聚集收集在量筒中。

9.当量筒中收集了至少100ml的冷凝水时，记录滴管中收集到的气体体积（VG）和量筒中收集到的水体积（Vc）。

10.使用以下公式计算每100 ml收集的冷凝水中不凝气体的数量，单位为ml。
